spring-cloud-sleuth 예제로 살펴보기

, ,

Spring Cloud Sleuth implements a distributed tracing solution for Spring Cloud.

오늘은 spring-cloud 프로젝트 중 분산형 추적 솔루션인 spring-cloud-sleuth에 대해 알아보려한다.
공식 문서 : https://cloud.spring.io/spring-cloud-sleuth/spring-cloud-sleuth.html

용어

spring-cloud-sleuth는 Dapper의 용어를 가져와서 사용하고 있다. 중요한 용어 몇가지만 정리하겠다.

Span

Span은 64 bit unique ID를 가지는 Tracing의 가장 기본 단위이다.

1
2
3
4
5
6
7
8
9
10
final class RealSpan extends Span {

  final TraceContext context;
  final PendingSpans pendingSpans;
  final MutableSpan state;
  final Clock clock;
  final FinishedSpanHandler finishedSpanHandler;

  ...
}

openzipkin/brave에 있는 Span 구현체이다. context는 span이 속해있는 Trace에 대한 정보를 들고 있고 pendingSpans에는 report되기 전의 pending된 span들이 WeakConcurrentMap으로 담겨있다.
실제로 이 Span에 대한 정보를 담고 있는건 state이다. TraceContext를 제외한 시작시간 / local ip / remote ip / tags 등등 많은 정보를 들고 있다.

Trace

Span을 설명할때 잠깐 언급된 Trace이다. Trace는 span들을 모아둔 것으로 tree와 비슷한 구조로 되어있다. Trace Id는 가장 처음 trace를 시작시킨 span의 ID와 같다.

Annotation

Annotation은 어떤 이벤트가 발생하고 진행되는지에 대한 기록을 쓰인다. 하지만 Brave를 사용하면서 더이상 request에 대해 이벤트들을 기록할 필요가 없어졌다.

  • cs : Client Sent. client가 request를 보낸 이벤트. span의 시작이다.
  • sr : Server Received. server가 request를 받는 이벤트.
  • ss : Server Sent. server가 request 처리를 완료한 이벤트.
  • cr “ Client Received. client가 response를 받는 이벤트. span의 종료이다.

Brave

spring-cloud-sleuth 2.0.0 version부터는 tracing instrumentation library인 Brave를 사용하고 있다. sleuth는 더이상 context를 만들거나 관리하지 않고 그 일을 Brave에게 위임하였다. naming이나 tagging conventions도 Brave와 똑같게 변경하였다.

Example

이제 spring-cloud-sleuth를 실제로 사용해보면서 공부해보겠다. 예시 코드는 https://github.com/dlsrb6342/blog-sample/tree/master/spring-cloud-sleuth-example 에 올라가있다. 예시는 spring-webflux를 사용해서 만들려고 했지만 제대로 동작하질 않아서 힘들었다. 이틀정도 고생하면서 내가 뭘 잘못해서 안되는지 찾아봤다. 결론은 내 잘못은 아닌것으로 보인다. spring-cloud-sleuth 이슈로 등록해두었다. 아직 답변은 못 받았지만 버그인 것 같다. 예시 코드는 일단 webflux와 mvc 두개 모두 만들어두었다.

예시 코드의 구조는 간단하다. 4가지 application(fcaller, fclient, mcaller, mclient)을 만들고 모두 sleuth를 적용시켜두었다. zipkin 서버는 간단하게 docker에 띄우고 실행했다. http://localhost:9411에 접근해보면 zipkin ui를 볼 수 있을 것이다.

1
> docker run -d -p 9411:9411 openzipkin/zipkin

user -> mcaller -> mclient

mcaller와 mclient는 spring-mvc를 사용해 구현한 application이다.

1
2
> curl http://localhost:8082/mcaller
{"mclient":"client","mcaller":"caller"}

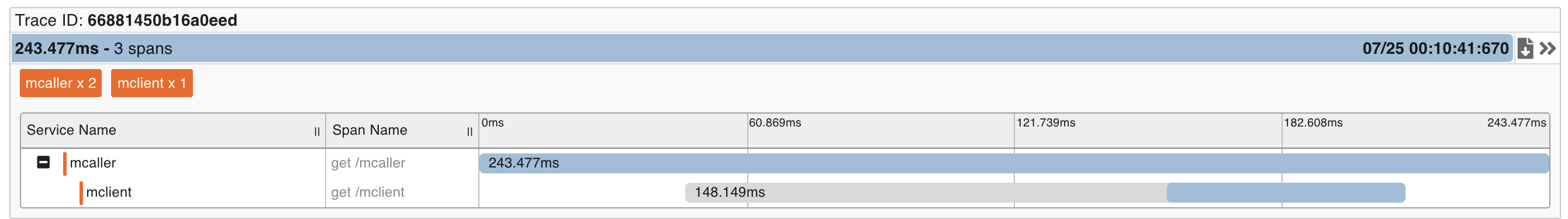

위 요청을 보내면 mcaller가 mclient에 요청을 보내고 받은 응답을 user에게 돌려준다. zipkin에도 해당 request가 정확히 tracing되었다.

  1. mcaller가 user로부터 받은 요청으로 인해 생긴 “Server Start / Server finish” span
  2. mcaller가 mclient를 호출하면서 생긴 “Client Start / Client finish” span
  3. mclient가 mcaller로부터 받은 요청으로 인해 생긴 “Server Start / Server finish” span

총 3개의 span이 생성되었고 문제없이 잘 동작하였다.

user -> fcaller -> fclient

fcaller와 fclient는 spring-weblfux로 만들었는데 위에 언급했듯이 정확하게 동작하지 않는다. Tracing정보를 넘겨주고 요청이 완료될 경우 report를 하고 있는 CoreSubscriber의 onComplete 함수가 제대로 호출되지 않고 있다.
자세한 예시와 내용에 대해서는 https://github.com/spring-cloud/spring-cloud-sleuth/issues/1402 여기서 확인하면 된다.

정리

spring boot의 auto configuration 덕분에 spring-cloud-sleuth를 dependency에 넣어주고 zipkin uri만 넣어주는 것만으로도 쉽게 적용할 수 있었다. 하지만 spring-webflux에서는 제대로 동작하지 않을뿐만 아니라 성능상의 이슈도 있다고 한다( https://github.com/spring-cloud/spring-cloud-sleuth/issues/1397 ). 성능이 중요한 webflux application을 개발할 때는 spring-cloud-sleuth를 적용하는 것에 대해 조금 고민이 필요할 것 같다.
